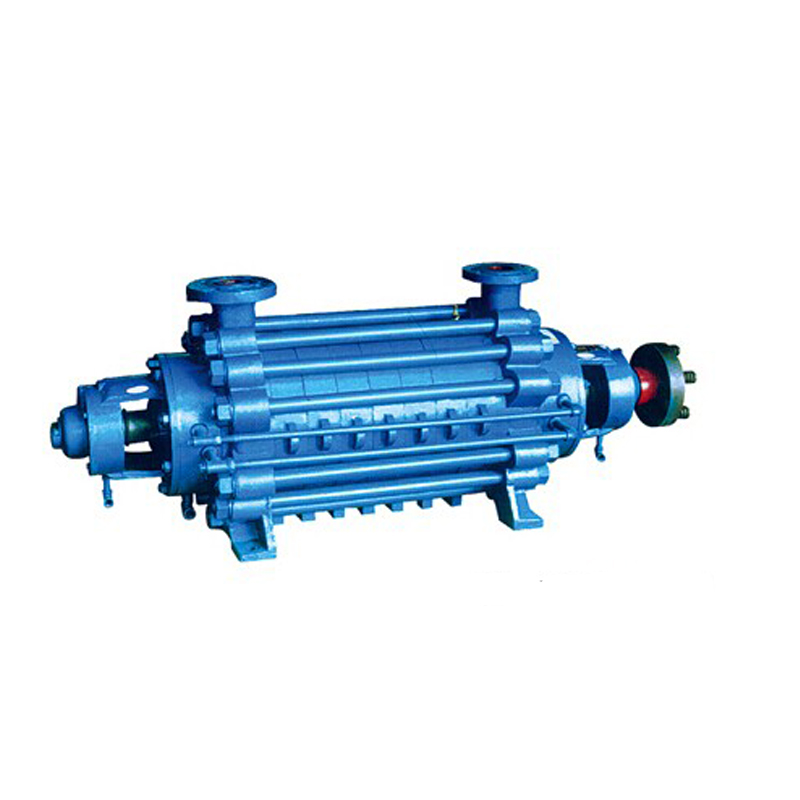

GC型鍋爐給水離心泵
產品描述
GC鍋爐給水離心泵產品概述： GC型鍋爐給水泵為臥式單吸多級分段式離心泵，主要用于鍋爐給水，所以又名鍋爐給水泵。該系列鍋爐給水泵適于輸送溫度低于110°C的清水或物理化學性質類似于水的無腐蝕性的其他液體，廣泛用于工礦企事業單位的鍋爐給水和城市生活供水。
GC鍋爐給水離心泵產品特點： GC型水泵為多級分段式,1-1/2GC-4GC四個型號的進出口分別在進水段和出水段上,均垂直向上,其揚程可根據使用需要而增減水泵級數.水泵裝配良好與否,對性能影響很大,尤其是各個葉輪的出口與導翼進口之相對位置,每吸葉輪的吐出口中心必須對準導翼的中心,其中稍有念頭即將使用水泵的流量減少,揚程降低,效率差,幫在檢修后裝配時務必注意,若有偏差必須調整。 GC型水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。 進水段、中段、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。 葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。 軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順進針方向旋轉。 密封環為鑄鐵制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。 平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。 平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。 軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。 軸承是用單列向心球軸承，采用鈣基黃油潤滑。 填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。
GC鍋爐給水離心泵適用范圍： GC鍋爐給水離心泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。
GC鍋爐給水離心泵型號意義：
2.5 GC 6×5
2.5 – 吸入口直徑(吋)
GC – 分段式鍋爐給水泵
6 – 縮小為1/10泵的比轉數
5 – 葉輪級數
性能參數
序號
型號
級數
流量
揚程 m
功率 KW
轉速 r/min
m3/h
L/S
1
1.5GC-5
2
6
1.67
46
3
2900
69
4
92
5.5
5
115
7.5
138
7
161
8
184
11
9
207
15
2GC-5
10
2.78
64
96
128
12
160
13
192
18.5
14
224
22
256
30
16
288
17
2.5GC-6
20
5.56
54
18
81
19
108
135
21
162
189
23
216
24
248
37

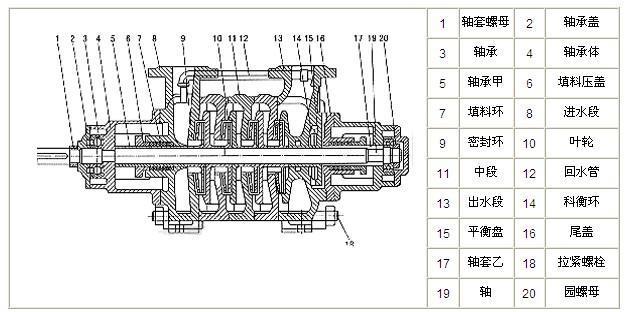

產品結構
GC鍋爐給水離心泵故障分析及排除方法：
故障
原因
解決方案
泵不吸水，壓力表及真空表指針劇烈跳動
灌注引水不夠，管路或儀表聯接處漏氣
再灌足引水；
檢查儀表接頭及封口；
擰緊或修好漏氣處；
水泵不吸水，真空表表示高度真空
底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高
校正并清洗底閥；
清洗或更換吸水管；
降低吸水高度；
壓力表有壓力，但仍不出水
出水管阻力太大，旋轉方向不對，葉輪流道堵塞或損壞，泵轉速不足
檢查或縮短出水管道；
清除葉輪內的污物或更換葉輪；
檢查電機，增加泵轉速
流量低于設計要求
水泵堵塞，密封環磨損過多，轉速不足
檢查流道是否暢通，清洗泵管道；
更換密封環；
增加泵轉速
泵消耗功率過大，平衡水中斷，平衡室發熱，電機功率增加
填料壓得太緊并發熱；
泵的轉子與定子磨損，葉輪磨損；
平衡盤與平衡環磨損；
泵流量增大
調整填料壓蓋松緊程度；
檢查泵軸是否歪曲；
檢查磨擦部位，更換葉輪；
拆卸平衡盤進行檢修或更換降低流量
泵內聲音反常，泵不出水
吸水管阻力過大；
閘閥開得太大，在吸入處有空氣滲入，產生氣蝕；
輸送的液體溫度過高；
轉子不平衡，軸彎曲或泵軸與電機軸不同心；
基礎薄弱
檢查吸入管和底閥；
關小閘閥減少流量；
降低安裝高度，簡化進水管路減少管路損失；
堵塞漏氣處；
降低水溫；
緊固零件松脫處；
車削葉輪不平衡重量；調整機組同心度；
加固基礎
水泵振動，軸承過熱
電機與泵不同心，軸承缺油或磨損
調整電機軸與泵軸的同軸度，加油或更換軸承
