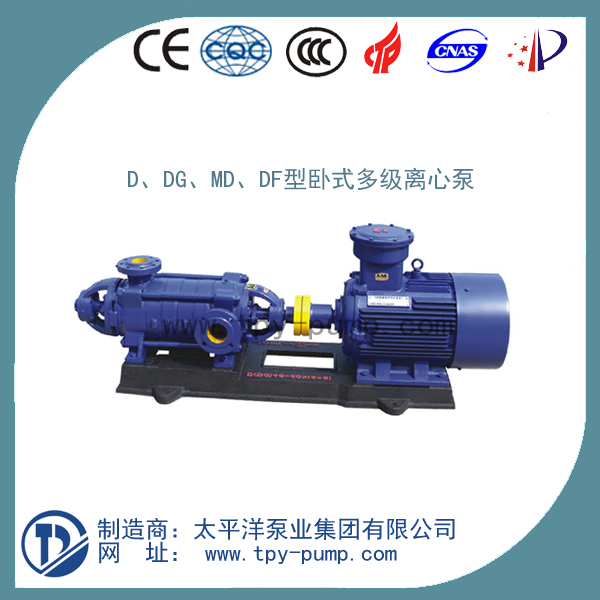

DG型臥式鍋爐給水泵
產品描述
DG型臥式多級離心泵概述：
本型泵系單吸、多級、節段式離心清水泵。適用于礦山、工廠及城市給水、排水用，供輸送不含固體顆粒及磨料，不含懸浮物的清水或物理化學性質類似于清水的其它液體。被輸送液體溫度為0℃～80℃。允許進口壓力為0.6MPa。
輸送液體的物理化學性質有特殊要求時，亦可以根據用戶特殊要求改變泵的材質，使泵與所輸送液體物理化學性質相適用。
DG型臥式多級離心泵應用范圍：
根據用途不同、D系列可分為
D:適用于輸送不含固體顆粒的清水或物理化學性質類似于清水的液體，被輸送介質的溫度為0~+80℃，泵吸入口為水平，吐出口垂直向上。
DM:適用于輸送含少量固體顆粒、物理化學性質類似于清水的液體，被輸送介質的溫度為0~+80℃，泵吸入口為水平、吐出口垂直向上。
DG:適用于輸送不含固體顆粒的清水或物理化學性質類似于清水的物體，被輸送介質的溫度為-20℃~150℃，泵的吸入口、吐出口均垂直向上。
DY:適用于輸送不含固體顆粒的石油產品或類似于水的其他液體，被輸送介質的溫度為-20℃~+400℃，泵的吸入口、吐出口均垂直向上。
DF:適用于輸送不含固體顆粒的腐蝕性液體，被輸送介質溫度為-20℃~+150℃，泵的吸入口、吐出口均垂直向上。
以上各類型泵均可根據用戶的要求選用機械密封或軟填料密封（出廠標準均為填料密封），過流部件材料可選用鑄鐵、青銅、不銹鋼或普通碳鋼。
DG型臥式多級離心泵產品特點：
1、效率高、安裝維修方便：采用高效節能的水力模型。該系列泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。
2、軸封：采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
3、整機使用壽命長：軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
DG型臥式多級離心泵使用注意事項：
1.D、DG型泵從聯軸器端看為順時針方向轉動、檢查電機轉向是否正確，嚴防水泵反轉而使螺母松開。
2.關閉吐出管上的閥門及壓力計旋塞
3.全開進口閥門。
4.往泵內注水或真空泵引水。
5.上述過程完畢后接通電源，當轉子達到正常轉速后再逐漸打開吐出管路上的閥，并調節到所需工況。
在吐出管路上閥門關閉的情況下，泵連續工作的時間不能超過3分鐘。
6.注意水泵軸承溫度，不得超過外界溫度35℃，其期限溫度不得大于75℃。
7.填料室內正常漏水程度，以每分鐘15毫升為準，應隨時調整填料壓蓋壓緊程度。
8.在運轉過程，如發生異常的振動和噪聲時，應立即停車檢查原因。
DG型臥式多級離心泵型號意義：
D （DG） 12 - 25 × 6
D： 臥式單吸多級分段式離心泵（側邊為進水口，上邊為出水口）
DG： 臥式單吸多級分段式離心泵（進出口均為朝上）
DF: 臥式單吸多級分段式耐腐蝕離心泵（304、316、316L材質）
MD：臥式單吸多級分段式礦用離心泵 （球墨鑄鐵材質）
12： 流量（m³/h）
25: 級揚程
6 : 級數
性能參數
序 號
型號
流量
揚程
功率
轉速
必須汽蝕余量
m³/h
m
kw
r/min
1
D/DG6-25×3
6.3
75
5.5
2950
2-2.5
2
×4
100
7.5
3
×5
125
4
×6
150
11
5
×7
175
6
×8
200
15
7
×9
225
8
×10
250
18.5
9
×11
275
10
×12
300
D6-50×3
12
13
22
14
30
350
16
D6-50×8
400
37
17
450
18
500
45
19
550
20
600
55
21
D/DG12-25×3
12.5
23
24
25
26
27
28
29
31
D12-50×3
32
33
34
35
36
38
D12-50×10
39
40
41
D/DG25-30×3
90
2.2-2.6
42
120
43
44
180
210
46
240
47
270
48
49
D25-50×3
2.4-2.8
50
51
52
53
54
56
57
58
110
59
D/DG46-30×3
2.4-4.6
60
61
62
63
64
65
66
67
D46-50×3
2.5-3.2
68
69
70
71
72
73
74
D46-50×11
132
76
77
D85-45×3
85
135
3.2-5.2
78
79
80
81
315
82
360
83
405
160
84
D85-67×3
201
3.3-4.4
268
86
335
87
402
88
469
185
89
536
220
603
91
D120-50×3
92
93
94
95
96
97
98
D155-30×3
155
1450
99
101
102
103
104
105
106
D155-67×3
3.2-6.6
107
108
109
280
111
355
112
113
D280-43×3
129
2.5-5.2
114
172
115
215
116
258
117
301
118
344
119
387
D280-65×3
195
2.8-5.0
121
260
122
325
123
390
124
455
630
520
710
126
585
800
127
650
900
128
D360-40×3
130
131
133
320
134
560
D450-60×3
3.8-6.0
136
137
138
139
420
140
480
141
540
1000
142
1120

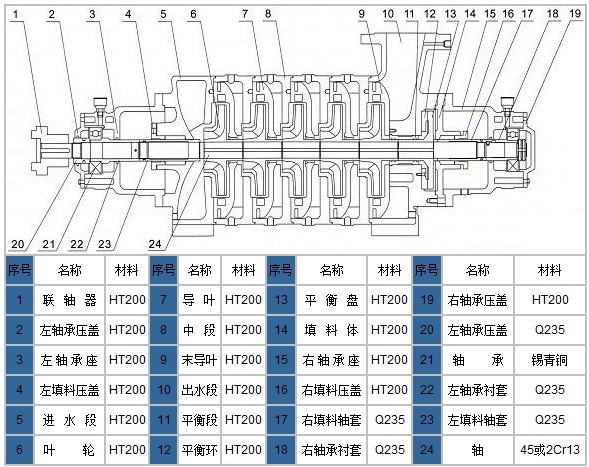

產品結構
D型臥式多級離心泵故障原因及分析排除:
故障
原因
解決方案
泵不吸水，壓力表及真空表指針劇烈跳動
灌注引水不夠，管路或儀表聯接處漏氣
再灌足引水；
檢查儀表接頭及封口；
擰緊或修好漏氣處；
水泵不吸水，真空表表示高度真空
底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高
校正并清洗底閥；
清洗或更換吸水管；
降低吸水高度；
壓力表有壓力，但仍不出水
出水管阻力太大，旋轉方向不對，葉輪流道堵塞或損壞，泵轉速不足
檢查或縮短出水管道；
清除葉輪內的污物或更換葉輪；
檢查電機，增加泵轉速
流量低于設計要求
水泵堵塞，密封環磨損過多，轉速不足
檢查流道是否暢通，清洗泵管道；
更換密封環；
增加泵轉速
泵消耗功率過大，平衡水中斷，平衡室發熱，電機功率增加
填料壓得太緊并發熱；
泵的轉子與定子磨損，葉輪磨損；
平衡盤與平衡環磨損；
泵流量增大
調整填料壓蓋松緊程度；
檢查泵軸是否歪曲；
檢查磨擦部位，更換葉輪；
拆卸平衡盤進行檢修或更換降低流量
泵內聲音反常，泵不出水
吸水管阻力過大；
閘閥開得太大，在吸入處有空氣滲入，產生氣蝕；
輸送的液體溫度過高；
轉子不平衡，軸彎曲或泵軸與電機軸不同心；
基礎薄弱
檢查吸入管和底閥；
關小閘閥減少流量；
降低安裝高度，簡化進水管路減少管路損失；
堵塞漏氣處；
降低水溫；
緊固零件松脫處；
車削葉輪不平衡重量；調整機組同心度；
加固基礎
水泵振動，軸承過熱
電機與泵不同心，軸承缺油或磨損
調整電機軸與泵軸的同軸度，加油或更換軸承
