產品展示/ Product Show
您當前的位置：首頁 > 產品展示 離心泵系列 > 單級單吸離心泵> ISG型立式循環增壓泵 > ISG型立式循環增壓泵

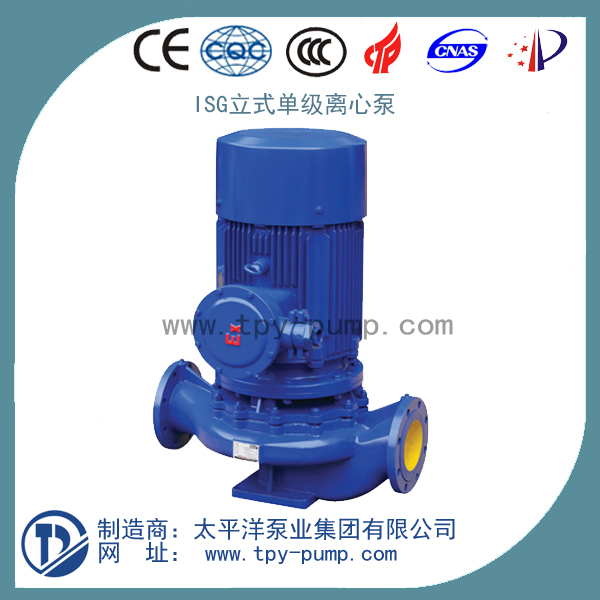

ISG型立式循環增壓泵

  • 型   號：
  • 類   別：
    單級單吸離心泵
  • 價   格：￥咨詢
  • 產   地：
ISG型立式循環增壓泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前使用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率低、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點。

分享到：

產品描述

ISG型立式循環增壓泵產品說明：

1 吸入壓力≤1.0MPa,或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa。訂貨時請注明系統工作壓力，泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2 環境溫度<40℃，相對濕度<95% 。
3 所輸送介質中固體顆粒體積含量不超過單位體積的0.1% ，粒度<0.2mm 。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。


ISG型立式循環增壓泵產品特點：

1、泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。
2、ISG型立式循環增壓泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、ISG型立式循環增壓泵安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。

5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。



ISG型立式循環增壓泵適用場合：

1、ISG型立式循環增壓泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，適用溫度T：≤80℃。
2、IRG（GRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG適用溫度T：≤120℃、GRG適用溫度T：≤240℃。
3、IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、 制藥和合成纖維等部門，適用溫度T：-20℃-120℃。
4、YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，適用溫度T：-20℃-120℃。

性能參數

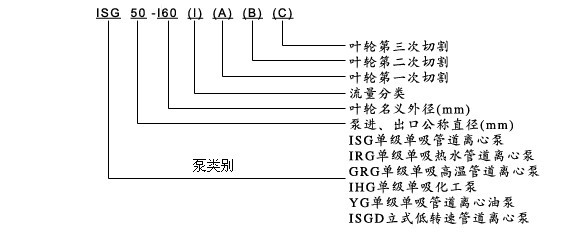

ISG型立式循環增壓泵型號意義：

型號

流量Q

　

揚程

效率（%）

轉速（r/min）

電機功率（kW）

必需汽蝕余量（NPSH）r

重量

　

(m3/h)

(L/S)

　

　

　

　

　

　

ISG15-80

1.5

0.42

8

34

2800

0.18

2.3

17

ISG20-110

2.5

0.69

15

34

2800

0.37

2.3

25

ISG20-160

2.5

0.69

32

25

2900

0.75

2.3

29

ISG25-110

4

1.11

15

42

2900

0.55

2.3

26

ISG25-1254

4

1.11

20

36

2900

0.75

2.3

28

ISG25-125A

3.6

1

16

35

2900

0.55

2.3

27

ISG25-160

4

1.11

32

32

2900

1.5

2.3

39

ISG25-160A

3.7

1.03

28

31

2900

1.1

2.3

34

ISG32-100

4.5

12.5

12.5

44

2900

0.55

2

27

ISG32-100I

6.3

1.75

12.5

54

2900

0.75

2

32

ISG32-125

5

1.39

20

44

2900

0.75

2.3

28

ISG32-125A

4.5

1.25

16

43

2900

0.55

2.3

28

ISG32-160

6.5

5

32

44

2900

1.5

2.3

39

ISG32-160A

4

1.1

25

34

2900

1.1

2

38

ISG32-160I

6.3

1.75

32

40

2900

2.2

2

47

ISG32-200

4.5

12.5

50

32

2900

3

2

55

ISG32-200I

6.3

1.75

50

33

2900

4

2

43

ISG32-200A

4

1.11

44

40

2900

2.2

2

74

ISG40-100

6.3

1.75

12.5

54

2900

0.55

2.3

32

ISG40-100A

5.6

1.56

10

52

2900

0.37

2.3

32

ISG40-125

6.3

1.75

20

46

2900

1.1

2.3

34

ISG40-125A

5.6

1.56

16

45

2900

0.75

2.3

33

ISG40-160

6.3

1.75

32

40

2900

2.2

2.3

47

ISG40-160A

5.9

1.64

28

39

2900

1.5

2.3

43

ISG40-160B

5.5

1.53

24

38

2900

1.1

2.3

38

ISG40-200

6.3

1.75

50

33

2900

4

2.3

74

ISG40-200A

5.9

1.64

44

31

2900

3

2.3

62

ISG40-200B

5.3

1.47

36

29

2900

2.2

2.3

52

ISG40-250

6.3

1.75

80

28

2900

7.5

2.3

105

ISG40-250A

5.9

1.64

70

28

2900

5.5

2.3

98

ISG40-250B

5.5

1.53

60

27

2900

4

2.3

77

ISG40-100I

12.5

3.47

12.5

62

2900

1.1

2.3

34

ISG40-100IA

11

3.05

10

60

2900

0.75

2.3

32

ISG40-125I

12.5

347

20

58

2900

1.5

2.3

38

ISG40-125IA

11

3.05

16

57

2900

1.1

2.3

33

型號

流量Q

　

揚程

效率（%）

轉速（r/min）

電機功率（kW）

必需汽蝕余量（NPSH）r

重量

　

(m3/h)

(L/S)

　

　

　

　

　

　

ISG40-160I

12.5

3.47

32

52

2900

3

2.3

56

ISG40-160IA

11.7

3.25

28

51

2900

2.2

2.3

47

ISG40-160IB

10.4

2.89

22

50

2900

1.5

2.3

43

ISG40-200I

12.5

3.47

50

46

2900

5.5

2.3

85

ISG40-200IA

11.7

3.25

44

45

2900

4

2.3

75

ISG40-200IB

10.6

2.94

36

44

2900

3

2.3

63

ISG40-250I

12.5

3.47

80

38

2900

11

2.3

145

ISG40-250IA

11.6

3.22

70

38

2900

7.5

2.3

95

ISG40-250IB

10.8

3

60

37

2900

5.5

2.3

94

ISG40-250IC

10

2.78

52

36

2900

5.5

2.3

88

ISG50-100

12.5

3.47

12.5

62

2900

1.1

2.3

36

ISG50-100A

11

3.05

10

60

2900

0.75

2.3

35

ISG50-125

12.5

3.47

20

58

2900

1.5

2.3

43

ISG50-125A

11

3.05

16

57

2900

1.1

2.3

38

ISG50-160

12.5

3.47

32

52

2900

3

2.3

59

ISG50-160A

11.7

3.25

28

51

2900

2.2

2.3

51

ISG50-160B

10.4

2.89

22

50

2900

1.5

2.3

47

ISG50-200

12.5

3.47

50

46

2900

5.5

2.3

101

ISG50-200A

11.7

3.25

44

45

2900

4

2.3

80

ISG50-200B

10.6

2.94

36

44

2900

3

2.3

68

ISG50-250

12.5

3.47

80

38

2900

11

2.3

160

ISG50-250A

11.6

3.22

70

38

2900

7.5

2.3

115

ISG50-250B

10.8

3

60

37

2900

5.5

2.3

114

ISG50-250C

10

2.78

52

36

2900

5.5

2.3

108

ISG50-100I

25

6.94

12.5

69

2900

1.5

2.5

41

ISG50-100IA

22.3

6.19

10

67

2900

1.1

2.5

36

ISG50-125I

25

6.94

20

68

2900

3

2.5

56

ISG50-125IA

22.3

6.19

16

66

2900

2.2

2.5

48

ISG50-160I

25

6.94

32

63

2900

4

2.5

72

ISG50-160IA

23.4

6.5

28

62

2900

3

2.5

71

ISG50-160IB

21.6

6

24

58

2900

2.2

2.5

59

ISG50-200I

25

6.94

50

58

2900

7.5

2.5

108

ISG50-200IA

23.5

6.53

44

57

2900

5.5

2.5

107

ISG50-200IB

21.8

6.06

38

55

2900

4

2.5

100

ISG50-250I

25

6.94

80

50

2900

15

2.5

175

型號

流量Q

　

揚程

效率（%）

轉速（r/min）

電機功率（kW）

必需汽蝕余量（NPSH）r

重量

　

(m3/h)

(L/S)

　

　

　

　

　

　

ISG50-250IA

23.4

6.5

70

50

2900

11

2.5

165

ISG50-250IB

21.6

6

60

49

2900

7.5

2.5

165

ISG50-315I

25

6.94

125

40

2900

30

2.5

310

ISG50-315IA

23.7

6.58

113

40

2900

22

2.5

245

ISG50-315IB

22.5

6.25

101

39

2900

18.5

2.5

215

ISG50-315IC

20.6

5.72

85

38

2900

15

2.5

195

ISG65-100

25

6.94

12.5

69

2900

1.5

2.5

46

ISG65-100A

22.3

6.19

10

67

2900

1.1

2.5

41

ISG65-125

25

6.94

20

68

2900

3

2.5

58

ISG65-125A

22.3

6.19

16

66

2900

2.2

2.5

49

ISG65-160

25

6.94

32

63

2900

4

2.5

75

ISG65-160A

23.4

6.5

28

62

2900

3

2.5

75

ISG65-160B

21.6

6

24

58

2900

2.2

2.5

63

ISG65-200

25

6.94

50

58

2900

7.5

2.5

107

ISG65-200A

23.5

6.53

44

57

2900

5.5

2.5

107

ISG65-200B

21.8

6.06

38

55

2900

4

2.5

100

ISG65-250

25

6.94

80

50

2900

15

2.5

180

ISG65-250A

23.4

6.5

70

50

2900

11

2.5

170

ISG65-250B

21.6

6

60

49

2900

7.5

2.5

170

ISG65-315

25

6.94

125

40

2900

30

2.5

320

ISG65-315A

23.7

6.58

113

40

2900

22

2.5

255

ISG65-315B

22.5

6.25

101

39

2900

18.5

2.5

225

ISG65-315C

20.6

5.72

85

38

2900

15

2.5

205

ISG65-100I

50

13.9

12.5

73

2900

3

3

63

ISG65-100IA

44.7

12.4

10

72

2900

2.2

3

53

ISG65-125I

50

13.9

20

72.5

2900

5.5

3

99

ISG65-125IA

45

12.5

16

71

2900

4

3

78

ISG65-160I

50

13.9

32

71

2900

7.5

3

103

ISG65-160IA

46.7

13

28

70

2900

5.5

3

103

ISG65-160IB

43.3

12

24

69

2900

4

3

97

ISG65-200I

50

13.9

50

67

2900

15

3

176

ISG65-200IA

47

13.1

44

66

2900

11

3

166

ISG65-200IB

43.5

12.1

38

65

2900

7.5

3

114

ISG65-250I

50

13.9

80

59

2900

22

3

235

ISG65-250IA

46.7

13

70

59

2900

18.5

3

205

型號

流量Q

　

揚程

效率（%）

轉速（r/min）

電機功率（kW）

必需汽蝕余量（NPSH）r

重量

　

(m3/h)

(L/S)

　

　

　

　

　

　

ISG80-250I

100

27.8

80

69

2900

37

4

330

ISG80-250IA

93.5

26

70

68

2900

30

4

315

ISG80-250IB

87

24.2

60

66

2900

22

4

315

ISG80-315I

100

27.8

125

66

2900

75

4

675

ISG80-315IA

95

26.4

113

66

2900

55

4

535

ISG80-315IB

90

25

101

65

2900

45

4

420

ISG80-315IC

82

22.8

85

63

2900

37

4

36

ISG100-100

100

27.8

12.5

76

2900

5.5

4.5

113

ISG100-100A

89

47

10

74

2900

4

4.5

91

ISG100-125

100

27.8

20

76

2900

11

4.5

169

ISG100-125A

89

24.7

16

74

2900

7.5

4.5

118

ISG100-160

100

27.8

32

76

2900

15

4.5

191

ISG100-160A

93.5

26

28

74

2900

11

4.5

181

ISG100-160B

86.6

24.1

24

72

2900

7.5

4.5

181

ISG100-200

100

27.8

50

74

2900

22

4

245

ISG100-200A

93.5

26

44

73

2900

18.5

4

215

ISG100-200B

87

24.2

38

71

2900

15

4

193

ISG100-250

100

27.8

80

69

2900

37

4

345

ISG100-250A

93.5

26

70

68

2900

30

4

330

ISG100-250B

87

24.2

60

66

2900

22

4

330

ISG100-315

100

27.8

125

66

2900

75

4

689

ISG100-315A

95

26.4

113

66

2900

55

4

549

ISG100-315B

90

25

101

65

2900

45

4

439

ISG100-315C

82

22.8

85

63

2900

37

4

385

ISG100-100I

160

44.4

12.5

73

2900

11

4.5

115

ISG100-125I

160

44.4

20

74

2900

15

4.5

168

ISG100-125IA

140

39

17

72

2900

11

4.5

168

ISG100-160I

160

44.4

32

79

2900

22

5.6

210

ISG100-160IA

140

39

28

76

2900

18.5

5

210

ISG100-200I

160

44.4

50

79

2900

37

5.2

402

ISG100-200IA

140

39

45

74

2900

30

4.5

395

ISG100-200IB

100

27.8

40

72

2900

22

4.5

360

ISG100-250I

160

44. 4

80

77

2900

55

4.8

560

ISG100-250IA

140

39

72

72

2900

45

4.5

420

ISG100-250IB

100

27.8

65

70

2900

37

4.5

400

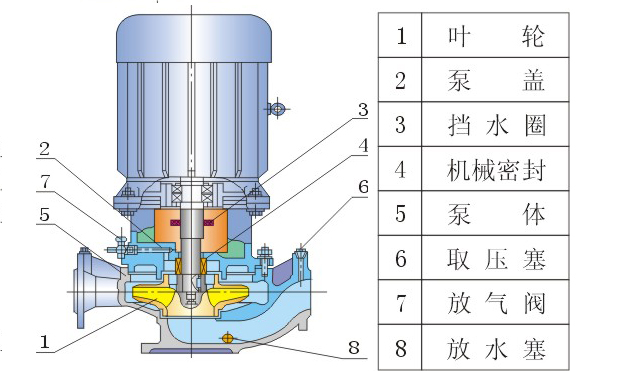

產品結構

ISG型立式循環增壓泵使用方法及故障處理：



故障現象

可能產生的原因

排 除 方 法









1、水泵不出水







a.進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。

b.電機運行方向不對，電機缺相轉速很慢。

c.吸入管漏氣。

d.泵沒灌滿液體，泵腔內有空氣。

e.進口供水不足，吸程過高，底閥漏

水。

f.管路阻力過大，泵選型不當。

a.檢查，去除阻塞物。

b.調整電機方向，緊固電機接線。

c.擰緊各密封面，排除空氣。

d.打開泵上蓋或打開排氣閥，排盡空氣。

e.停機檢查、調整(并網自來水管和帶吸程使用易出現此現象)。

f.減少管路彎道，重新選泵。





2、水泵流量不足





a.先按1原因檢查。

b.管道、泵流道葉輪部分阻塞，水垢

沉積，閥門開度不足。

c.電壓偏低。

d.葉輪磨損。

a.先按1.排除。

b.去除阻塞物，重新調整閥門開度。

c.穩壓。

d.更換葉輪。



3、功率過大



a.超過額定流量使用。

b.吸程過高。

c.泵軸承磨損。

a.調節流量關小出口閥門。

b.降低吸程。

c.更換軸承。





4、雜音振動





a.管路支撐不穩。

b.液體混有氣體。

c.產生汽蝕。

d.軸承損壞。

e.電機超載發熱運行。

a.穩固管路。

b.提高吸入壓力排氣。

c.降低真空度。

d.更換軸承。

e.調整按5。





5、電機發熱



a.流量過大，超載運行。

b.碰擦。

c.電機軸承損壞。

d.電壓不足。

a.關小出口閥。

b.檢查排除。

c.更換軸承。

d.穩壓。





6、水泵漏水



a.機械密封磨損。

b.泵體有砂孔或破裂。

c.密封面不平整。

d.安裝螺栓松懈。

a.更換。

b.焊補或更換。

c.修整。

d.緊固。





相關產品

點擊這里給我發消息
0577-66998582
13676763805
