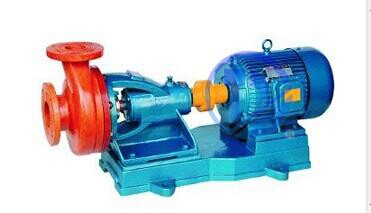

FS型耐腐蝕玻璃鋼離心泵
產品描述
FS型耐腐蝕玻璃鋼離心泵產品簡介：
FS型臥式玻璃鋼離心泵，是本公司近幾年來研制開發的新產品，結構設計先進合理，標準化程度高，零件通用性，互換性強，折卸檢修十分方便。接觸介質的零部件，采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。注:(FS玻璃鋼離心泵不可以使用于堿性的介質)
軸封：采用WB2型外裝式F4波紋機械密封，密封可靠，使用時間長。 泵的傳動和旋轉方向：泵通過爪型彈性聯軸器，由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
FS型耐腐蝕玻璃鋼離心泵選材依據：
普通鋼鐵、不銹鋼、鋁和鉛等裳用工程材料在鹽*中腐蝕嚴重，都不適用。FS型玻璃鋼離心泵大多塑料對鹽*都有優良的耐蝕性。一類塑料能耐一切濃度和沸點下的鹽*，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。酚醛樹脂(玻璃鋼)制品對非氧化性*(鹽*、稀**、磷*等)、鹽類溶液、水都有良好的耐蝕性，不耐堿和氧化性*（**、鉻*等）的腐蝕。
FS型耐腐蝕玻璃鋼離心泵使用范圍：
FS型玻璃鋼離心泵的主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，輸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性*（鹽*、稀**、甲*、醋*、丁*）等腐蝕介質必不可少的理想設備。
FS玻璃鋼離心泵是根據IS型離心泵的特點和技術要求，采用了新型的聚乙烯醇縮丁醛、改性酚醛玻璃纖維材料經高溫模壓而成，F(xiàn)S玻璃鋼離心泵具有良好的耐腐蝕，耐溫性能高、重量輕、比強度高、不變形等。FS型FS玻璃鋼離心泵接觸液體的過流部件均采用軸封，有普通型和耐顆粒型機封二種（液下泵不用機械密封）結構合理，消耗功率少。

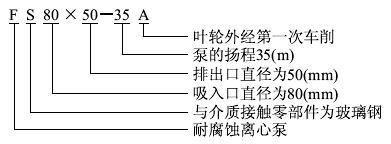

FS型耐腐蝕玻璃鋼離心泵型號意義:
性能參數
型號
流量Q
揚程H m
轉速n r/min
電機功率N KW
m3/h
L/s
FS25×25-15
2.8 4 5.2
0.78 1.11 1.44
16 15 13.5
2900
0.75
FS40×32-20
4.4 6.3 8.3
1.22 1.75 2.31
21 20 18
2.2
FS40×32-32
33 32 30
3
FS50×40-16
4.36 7.2 9.72
1.20 2.00 2.50
16 13 10
FS50×40-20
8.8 12.5 16.3
2.44 3.47 4.53
21.5 20 17.8
FS50×32-35
35 32 30
4/5.5
FS65×50-20
17.5 25 32.5
4.86 6.94 9.03
21.5 20 18
3/4
FS65×50-25
25 35 45
7 9.7 12.5
26 25 22
FS65×50-32
34.4 32 27.5
5.5/7.5
FS80×65-35
30 45 55
8.3 12.5 15.1
35 32 28
7.5/11
FS80×65-35A
7 9.4 12.5
FS80×65-30
30 49 60
8.3 13.6 16.7
30 24 22
7.5
FS100×80-35
56 92.8 110
15.5 25.5 30.5
35 29 25
15/22
FS100×80-50
70 100 130
19.4 27.8 36.1
54 50 42
22/30

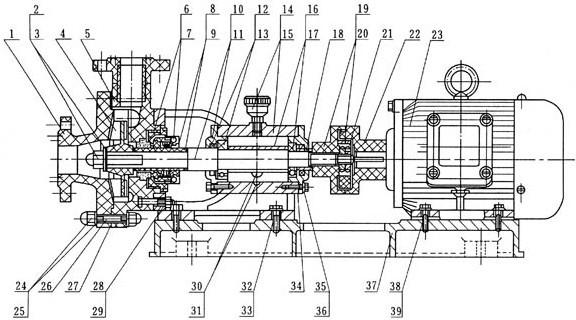

產品結構
FS型耐腐蝕玻璃鋼離心泵明細表:
序號
名稱
數量
材料
1
泵殼端蓋
玻璃鋼
14
B-25油杯
組合件
27
泵體墊片
氟橡膠
2
葉輪并帽
模壓玻璃鋼
15
機架
HT20-40
28
六角螺母
4
A3
防腐墊片
聚四氟乙稀
16
泵軸壓套
20號鋼
29
墊圈
葉輪
17
后滾動軸承
30
5
泵體
18
軸承壓圈
31
油標
有機玻璃
6
壓緊螺套
19
泵聯軸節
32
六家螺栓
7
WB2型機械密封
20
彈性塊
橡膠
33
8
軸套
21
圓螺母
45號鋼
34
后軸承蓋
9
22
電機聯軸節
35
35號鋼
10
泵軸
23
電動機
結合部
36
11
前軸承封蓋
24
防腐螺母
37
底座
12
SG油封蓋
耐油橡膠
25
38
13
前滾動軸承
26
雙頭螺柱
39
FS型耐腐蝕玻璃鋼離心泵安全使用規范:
1、FS型玻璃鋼離心泵在安裝前根據選定泵型，按外形及安裝尺寸做好地腳基礎、安裝時根據管路位置的要求，盡量使安裝的位置便利管理和維修。 2、FS型玻璃鋼離心泵安裝的位置泵體如果高于液面，必須附裝灌液裝置。 3、FS型玻璃鋼離心泵起動前先將液體灌滿泵體后開車，嚴禁無介質運轉和倒轉，否則泵體內因缺泛液體冷卻而損壞機械密封。 4、停車時應開關液管閥門，避免液體倒流。 5、維修時，先拆下泵體，再松開機械密封螺釘，折下機械密封。 6、如果更換滾珠軸承或泵軸時，必須折下機架，松開前端軸承蓋4只螺釘，折下泵軸后端園螺母和聯軸節，將泵軸向前端方向打出即可，再后折下后端軸封蓋。 7、檢修和更換易損件后進行重新裝配時。 1）、先將前后軸承和油封分別裝在前后封蓋內，并將帶軸承的前封蓋裝在FS型玻璃鋼離心泵軸上，再將帶前軸承封蓋的泵軸裝在機架上。 2）、將軸承壓套套在泵軸上，再將帶軸承的后封蓋裝在泵軸及機架上。 3）、套好壓圈，裝好聯軸節和并緊固螺母。 4）、將機構密封動環套在泵軸上。 5）、把靜環裝在FS型玻璃鋼離心泵體內，并拼緊壓緊螺套。 6）、將帶靜環的FS型玻璃鋼離心泵體套在機架上，調試一下機械密封動靜環的配合(一般緊3-3.5mm)先將泵體拿下。 7）、將機械密封動環裝緊固定在泵軸上，再將泵體裝在機架上，用手在聯軸節上轉一下機械密封動靜環配合是否符合。 8）、將葉輪裝在泵軸上，并用四氟墊片調正好葉輪與泵停間隙(一般緊2-2.5mm之間)墊好防腐墊片，再并緊葉輪并帽，最后墊好泵殼墊片，裝好泵蓋，擰緊防腐螺母。 9）、將裝好畢的泵斗裝在底板上，并調正好聯軸器的間隙和電動機軸線垂直。 8、FS型玻璃鋼離心泵注意平時保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，視油標補充軸承的潤滑油，定期更換機架中的潤滑油。
