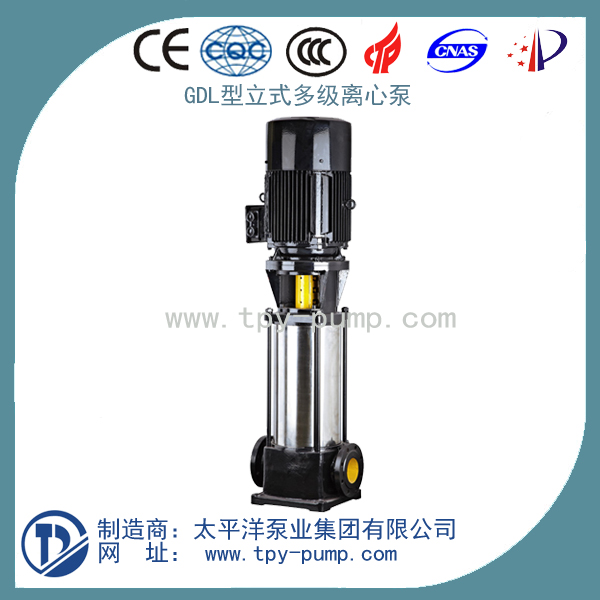

GDL立式多級離心泵管道泵
產品描述
GDL立式多級離心泵管道泵產品概述：
GDL系立式、單吸、多級分段管道式離心泵，其吸入、排出口分別位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。產品執行JB/T2727-93《立式多級筒型離心泵 型式與基本參數》標準。
該泵是最新泵型，具有節能、占地面積小、安裝方便、性能穩定等特點。外套用1Cr18Ni9Ti優質不銹鋼，軸封用耐磨機械密封，無泄漏、使用壽命長。以水力平衡解決軸向力，因而泵運磚平穩、低噪音，按照條件優于DL型泵，可以簡便安裝于一段水平管路中間。完全能夠滿足高層建筑、深井礦等的給排水及消防設施需要，是各大行業冷熱水或一般介質、理化性質類似于水等液體輸送的最佳泵型。
GDL立式多級離心泵管道泵應用范圍：
本型泵主要適用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
GDL立式多級離心泵管道泵產品特點：
1、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便；
2、外形美觀：采用不銹鋼外套及管道式結構，外形美觀；
3、更少的運行、維修費用：采用可靠的機械密封，故障率低，具有更少的運行維修費用；
4、成本低：采用高轉速電機，使該系列泵具有重量輕，體積小，成本低等特點；
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
GDL立式多級離心泵管道泵使用注意事項：
1、進水管路必須高度密封，不能漏水、漏氣；
2、禁止泵在汽蝕狀態下長期運行；
3、禁止泵在大流量、低揚程工況運行時，電機超電流長期運行；
4、定時檢查泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
5、泵在運行中應有專人看管，以免發生意外；
6、泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般 為一年。
7、機械密封的維護與保養：
1).機械密封潤滑液應清潔無固體顆粒；
2).嚴禁機械密封在（無水）干磨情況下工作；
3).起動前應盤動泵(電機)幾圈，以免突然起動造成機械密封斷裂損壞。
GDL立式多級離心泵管道泵意義：
例如：80GDL36-12X5
80-進出口直徑
GDL-立式多級管道離心泵
36-設計點名義流量（m3/h)
12-單級揚程
5-級數
性能參數
序號
型號
級數
流量Q
揚程H
功率
m3/h
L/S
(m)
（KW）
1
25GDL2-12
2
0.6
24
0.75
3
36
1.1
4
48
5
60
1.5
6
72
7
84
2.2
8
96
9
108
10
120
11
132
12
144
13
156
5.5
14
168
15
180
25GDL4-11
1.2
22
16
33
17
44
18
55
19
66
20
77
21
88
99
23
110
121
25
26
143
7.5
27
154
28
165
29
40GDL6-12
1.7
30
31
32
34
35
37
38
39
40
41
42
43
50GDL12-15
3.4
45
46
75
47
90
105
49
50
135
51
150
52
50GDL18-15
5.0
53
54
56
57
58
59
61
65GDL24-12
6.6
62
63
64
65
67
68
69
70
18.5
71
80GDL36-12
10.0
73
74
76
78
79
80
81
80GDL54-14
15.0
82
83
85
86
98
87
112
126
89
140
100GDL72-14
20.0
91
92
93
94
95
97
125GDL100-20
100
27.8
101
102
103
104
160
106
107
200
150GDL160-20
44.4
109
111
113
114
115
116

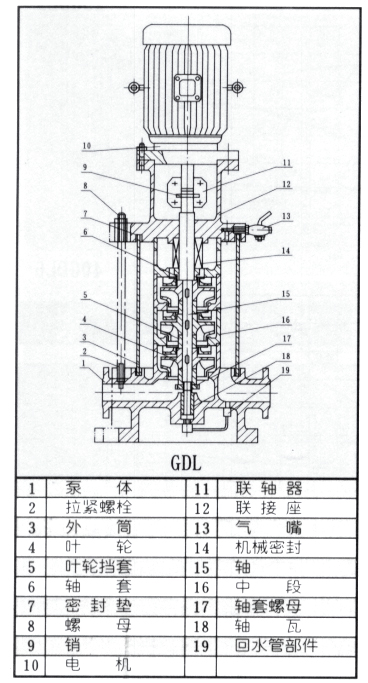

產品結構
GDL立式管道多級離心泵故障分析與排除方法：
故障現象
可能產生的原因
排除方法
水泵不出水
a.進出口閥門未打開，進出管路阻塞，葉
輪流道阻塞
b.電機運行方向不對，電機缺相轉速很慢
c.吸入管漏氣
d.泵沒灌滿液體，泵腔內有空氣
e.進口供水不足，吸程過高，底閥漏水
f.管路阻力過大，泵選型不當
a.檢查，去除阻塞物
b.調整電機轉向，緊固電機接線
c.擰緊各密封面，排除空氣
d.打開泵上蓋或打開排氣閥，排盡空氣
e.停機檢查、調整(并網自來水管和帶吸程使用易出現此現象)
f.減少管路彎道，重新選泵
水泵流量不足
a.先按1.原因檢查
b.管道、泵流道或葉輪部分阻塞，水垢積、閥門開度不足
c.電壓偏低
d.葉輪磨損
a.先按1.排除
b.去除阻塞物，重新調整閥門開度
c.穩壓
d.更換葉輪
水泵漏水
a.機械密封磨損
b.泵體有砂孔或破裂
c.密封面不平整
d.安裝螺栓松懈
a.更換
b.焊補或更換
c.修整
d.緊固
電機發熱
a.流量過大，超載運行
b.局部摩擦
c.電機軸承損壞
d.電壓不足
a.關小出口閥門
b.檢查排除
c.更換軸承
d.穩壓
雜音振動
a.管路支撐不穩
b.液體混有氣體
c.產生汽蝕
d.軸承損壞
e.電機超載運行
a.穩固管路
b.提高吸人壓力，排氣
c.降低真空度
d.更換軸承
e.調整按5.
功率過大
a.超過額定流量使用
b.吸程過高
c.泵軸承磨損
a.調節流量，關小出口閥門
b.降低
