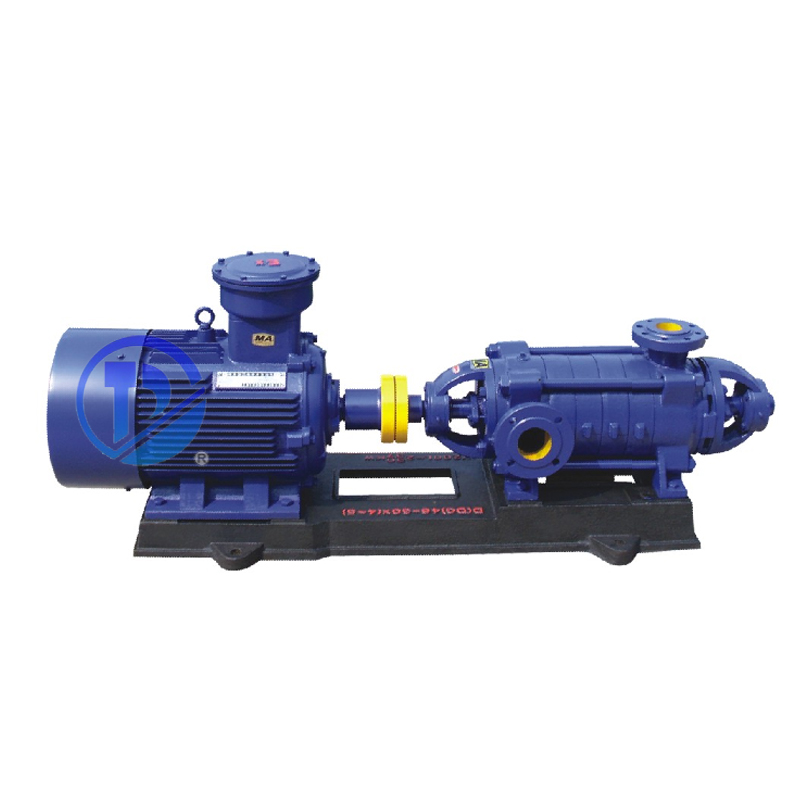

MD型礦用多級離心泵
產品描述
一、MD型礦用耐磨多級離心泵產品概述
MD型礦用耐磨多級離心泵，是我廠在D型煤礦用臥式單吸多級離心泵的基礎上，改進設計的一種耐磨多級離心泵。MD型礦用耐磨多級離心泵高效節能，耐磨可靠，壽命長。
二、MD型礦用耐磨多級離心泵產品應用范圍
適用于輸送清水及固體顆粒含量不大于1.5%(體積濃度)的中性礦井水(粒度小于0.5mm)，以及類似的其他污水的液體。特別適用于煤礦等礦山排水。MD型礦用耐磨多級離心泵輸送的介質溫度不高于80℃。
三、MD型礦用耐磨多級離心泵產品產品特點
1、耐磨多級離心泵為分段式臥式多級泵，吸入口為水平方向，吐出口垂直向上。水泵通過聯軸器由原動機直接驅動。從原動機端看泵，泵為順時針方向旋轉。
2、MD型泵主要由定子、轉子、軸承和軸封四大部分組成：
定子部分主要由吸入段、中段、吐出段、導葉等組成，用拉緊螺栓將各段夾緊，構成工作室。
轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸的兩端裝有可更換的軸套用來保護軸。
軸承部分有滾動軸承和滑動軸承兩種：滾動軸承主要由軸承體、軸承和軸承壓蓋等組成，采用油脂潤滑。滑動軸承主要由軸承體、軸承蓋、軸瓦、防塵盤、油位計、甩油環等組成，采用稀油潤滑。
軸封采用填料密封，主要由進水段和填料函體上的密封函體、填料、擋水圈組成。密封工作室內的液體，起水封、水冷和水潤滑作用。水封水來源于泵內壓力水。
3、效率高、安裝維修方便：采用高效節能的水力模型。該系列泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。
4、整機使用壽命長：軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
四、MD型礦用耐磨多級離心泵型號意義：
MD450-60X6
MD-煤礦用耐磨多級離心泵
450-設計點額定流量
60-設計點單級揚程
6-泵的級數
性能參數
序
型號
流量
揚程
功率
轉速
必須汽蝕余量
號
m³/h
m
kw
r/min
1
MD6-25×3
6.3
75
5.5
2950
2-2.5
2
×4
100
7.5
3
×5
125
4
×6
150
11
5
×7
175
6
×8
200
15
7
×9
225
8
×10
250
18.5
9
×11
275
10
×12
300
MD6-50×3
12
13
22
14
30
350
16
400
37
17
450
18
500
45
19
550
20
600
55
21
MD12-25×3
12.5
23
24
25
26
27
28
29
31
MD12-50×3
32
33
34
35
36
38
39
40
41
MDG25-30×3
90
2.2-2.6
42
120
43
44
180
210
46
240
47
270
48
49
MD25-50×3
2.4-2.8
50
51
52
53
54
56
57
58
110
59
MDG46-30×3
2.4-4.6
60
61
62
63
64
65
66
67
MD46-50×3
2.5-3.2
68
69
70
71
72
73
74
132
76
77
MD85-45×3
85
135
3.2-5.2
78
79
80
81
315
82
360
83
405
160
84
MD85-67×3
201
3.3-4.4
268
86
335
87
402
88
469
185
89
536
220
603
91
MD120-50×3
92
93
94
95
96
97
98
MD155-30×3
155
1450
99
101
102
103
104
105
106
MD155-67×3
3.2-6.6
107
108
109
280
111
355
112
113
MD280-43×3
129
2.5-5.2
114
172
115
215
116
258
117
301
118
344
119
387
MD280-65×3
195
2.8-5.0
121
260
122
325
123
390
124
455
630
520
710
126
585
800
127
650
900
128
MD360-40×3
130
131
133
320
134
560
MD450-60×3
3.8-6.0
136
137
138
139
420
140
480
141
540
1000
142
1120

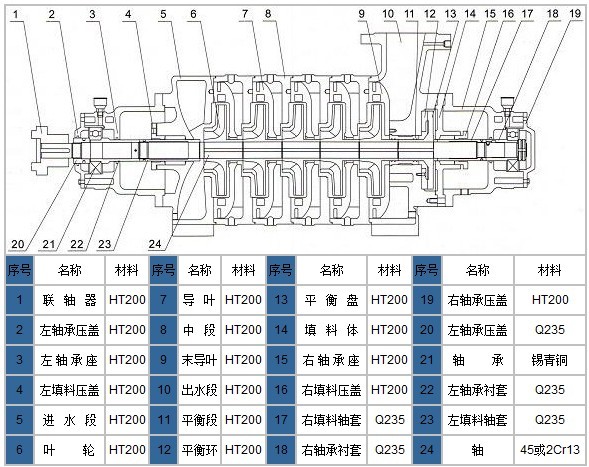

產品結構
MD型礦用多級離心泵故障原因及排除方法
故障
原因
解決方案
泵不吸水，壓力表及真空表指針劇烈跳動
灌注引水不夠，管路或儀表聯接處漏氣
再灌足引水；
檢查儀表接頭及封口；
擰緊或修好漏氣處；
水泵不吸水，真空表表示高度真空
底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高
校正并清洗底閥；
清洗或更換吸水管；
降低吸水高度；
壓力表有壓力，但仍不出水
出水管阻力太大，旋轉方向不對，葉輪流道堵塞或損壞，泵轉速不足
檢查或縮短出水管道；
清除葉輪內的污物或更換葉輪；
檢查電機，增加泵轉速
流量低于設計要求
水泵堵塞，密封環磨損過多，轉速不足
檢查流道是否暢通，清洗泵管道；
更換密封環；
增加泵轉速
泵消耗功率過大，平衡水中斷，平衡室發熱，電機功率增加
填料壓得太緊并發熱；
泵的轉子與定子磨損，葉輪磨損；
平衡盤與平衡環磨損；
泵流量增大
調整填料壓蓋松緊程度；
檢查泵軸是否歪曲；
檢查磨擦部位，更換葉輪；
拆卸平衡盤進行檢修或更換降低流量
泵內聲音反常，泵不出水
吸水管阻力過大；
閘閥開得太大，在吸入處有空氣滲入，產生氣蝕；
輸送的液體溫度過高；
轉子不平衡，軸彎曲或泵軸與電機軸不同心；
基礎薄弱
檢查吸入管和底閥；
關小閘閥減少流量；
降低安裝高度，簡化進水管路減少管路損失；
堵塞漏氣處；
降低水溫；
緊固零件松脫處；
車削葉輪不平衡重量；調整機組同心度；
加固基礎
水泵振動，軸承過熱
電機與泵不同心，軸承缺油或磨損
調整電機軸與泵軸的同軸度，加油或更換軸承
