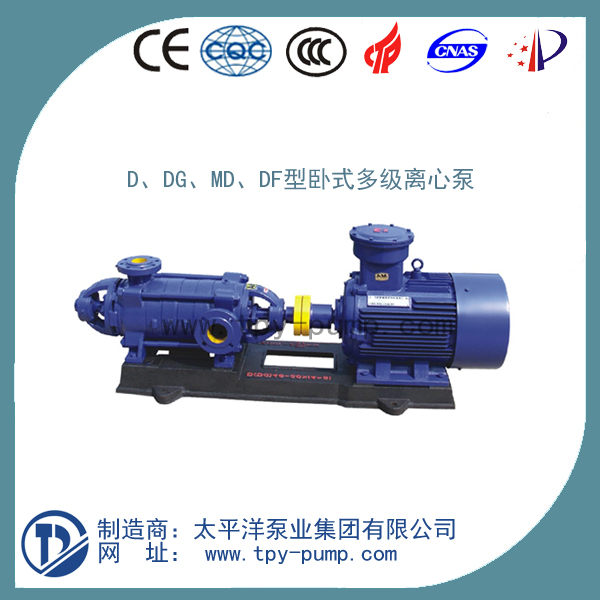

D型多級離心泵

  • 型   號：
  • 類   別：
    臥式多級泵
  • 價   格：￥咨詢
  • 產   地：
該臥式多級泵系單吸多級分段式離心泵，供輸送清水及物理化學性質類似于水的液體之用。本泵揚程為23-153。6m，流量為18至108m3/h。液體的最高溫度不超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。

分享到：

產品描述

D型多級離心泵產品說明：

D型多級離心泵供輸送不含固體顆粒、溫度為-20℃～105℃的腐蝕性液體，泵進口允許壓力小于0.6MPa。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構和確定電機的容量等。



D型多級離心泵產品特點：

D型多級離心泵系臥式分段式多級離心泵，吸入口為水平方向，吐出口為水平垂直向上。泵的進水段、中段、出水段、軸承體等泵殼體部分通過拉緊螺栓聯成一體，并根據泵的揚程選擇泵的級數。（可根據用戶需求變換水泵進出口方向）。
該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向潤滑，循環水冷卻。
泵的進水段、中段、出水段之間的的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予更換。
軸的密封形式有機械密封和填料密封兩種。D型泵大多采用填料密封，DF、DY型泵一般采用機械。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷卻或水潤滑作用。在軸封處裝有可更換的軸套，以保護泵軸。
該系列泵通過彈性聯軸器由原動機直接驅動。從原動機方向看，泵為順時針方向旋轉。



D型多級離心泵產品適用場合：

適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

性能參數

型號

流量
m 3 /h

揚程
m

轉速
r/min

功率

效率%

允許汽蝕余量m

軸功率

電機功率

50D8×2

18

19

2950

1.5

2.2

62

2.3

50D8×3

18

28.5

2950

2.25

3

62

2.3

50D8×4

18

38

2950

3

4

62

2.3

50D8×5

18

47.5

2950

3 .75

5.5

62

2.3

50D8×6

18

57

2950

4.5

5.5

62

2.3

50D8×7

18

66.5

2950

5.25

7.5

62

2.3

50D8×8

18

76

2950

6

7.5

62

2.3

50D8×9

18

85.5

2950

6.75

7.5

62

2.3

50D8×10

18

95

2950

7.5

11

62

2.3

50D8×11

18

104.5

2950

8.25

11

62

2.3

50D8×12

18

114

2950

9

11

62

2.3

80D12×2

32.4

22.7

2950

2.68

3

75

2.8

80D12×3

32.4

34.05

2950

4.02

5.5

75

2.8

80D12×4

32.4

45.4

2950

5.36

7.5

75

2.8

80D12×5

32.4

56.75

2950

6.7

7.5

75

2.8

80D12×6

32.4

68.1

2950

8.04

11

75

2.8

80D12×7

32.4

79.45

2950

9.38

11

75

2.8

80D12×8

32.4

90.8

2950

10.72

15

75

2.8

80D12×9

32.4

102.15

2950

11.06

15

75

2.8

80D12×10

32.4

113.5

2950

13.4

15

75

2.8

80D12×11

32.4

124.85

2950

14.74

18.5

75

2.8

80D12×12

32.4

136.2

2950

16.08

18.5

75

2.8

100D16×2

54

35.2

2950

7.2

11

71.5

3.3

100D16×3

54

52.8

2950

10.8

15

71.5

3.3

100D16×4

54

70.4

2950

14.4

18.5

71.5

3.3

100D16×5

54

88

2950

18

22

71.5

3.3

100D16×6

54

105.6

2950

21.6

30

71.5

3.3

100D16×7

54

123.2

2950

25.2

30

71.5

3.3

100D16×8

54

140.8

2950

28.8

37

71.5

3.3

100D16×9

54

158.4

2950

32.4

37

71.5

3.3

100D16×10

54

176

2950

36

45

71.5

3.3

100D16×11

54

198.6

2950

39.6

55

71.5

3.3

100D16×12

54

211.2

2950

43.2

55

71.5

3.3

125D15×2

108

40

2950

15.6

18.5

76

4

125D15×3

108

60

2950

23.4

30

76

4

125D15×4

108

80

2950

31.2

37

76

4

125D15×5

108

100

2950

39

45

76

4

125D15×6

108

120

2950

46.8

55

76

4

125D15×7

108

140

2950

54.6

75

76

4

125D15×8

108

160

2950

62.4

75

76

4

125D15×9

108

180

2950

70.3

90

76

4

125D15×10

108

200

2950

78

90

76

4

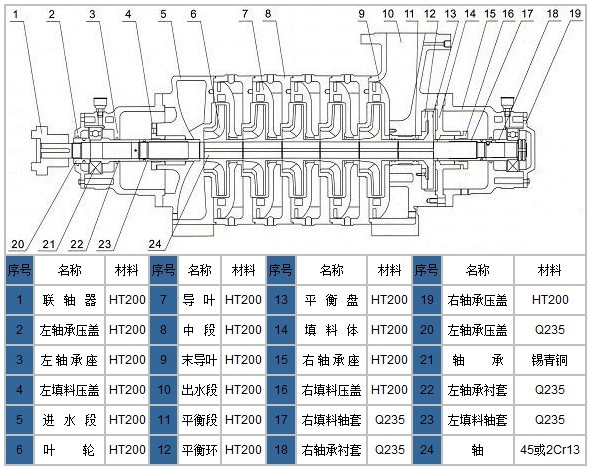

產品結構

故 障

原 因

排除方法

1.啟動困難

1.料液未充滿泵腔.摩擦阻力較大：

2.填料壓蓋壓得過緊.軸與填料之間有摩擦力矩過大。

1.用管子鉗搬動?軸器泵主軸3?6轉：

2.調整填料壓蓋。

2.啟動后

不出料液

1.有大量空氣吸入：

2.電動機轉向不對： 3.料液粘度過大。

1.檢?吸入口液位是否太低.吸入管是否漏氣

2.調接電動機的任意兩相進線：

3.稀轉料液。

3.泵有較大的振動或噪音

1.電動機與泵軸不同心：

2.泵內吸入空氣或料液混有大量空氣-

1.重新調整同軸度：

2 .檢?料液位.設法排除吸入液中的空氣。

4.運行過程中.流量顯著下降

1.襯套磨損.間隙增大：

2.轉速降低：

3.萬向?軸節或鐃軸損壞傳動失效：

 4.吸入管路漫入液體深度不夠.有空氣?入泵內^

1.更換襯套.必要時?螺桿：

2.?電源和電機：

3.停機檢修.更?軸朕軸節或繞軸：

4.?小吸入高度.！曾加浸入深度.排除吸入料液中的空氣.

5.電動機超載

1.揚程超過泵的餳程過多：

2.料液粘度太大：

3.電壓太低.

1.盡量減小管路水頭損失.或更換高揚程泵。

2.稀釋料液：

3.檢?原因.提高電壓至規定值 。

6.軸封填料處大量漏液

1.壓蓋過松：

2.填料磨損：

3.進出口位置反。

1.調整壓蓋：

2.更換填料：

3.以中間法蘭口為吸入口。
