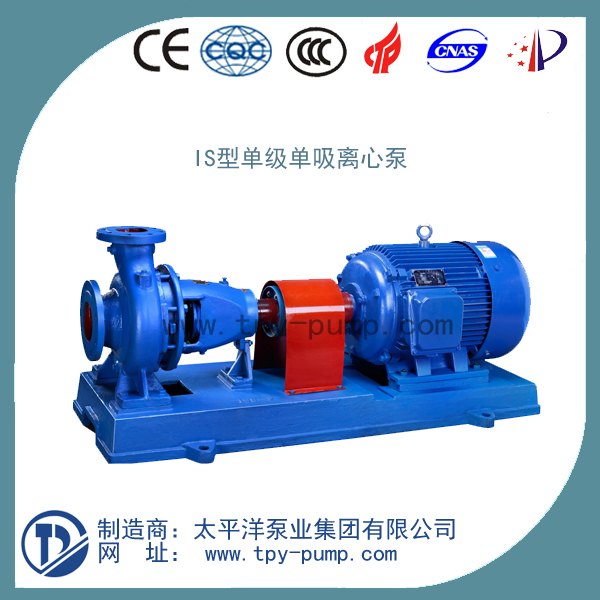

IS、IR型單級單吸離心泵

  • 型   號：
  • 類   別：
    臥式管道離心泵
  • 價   格：￥咨詢
  • 產   地：
臥式IS、IR型單級單吸離心泵適用于工礦、企業城市給水排水和農田排灌。供輸送防腐或物理及化學性質類似**醋*的其他液體之用，溫度不高于80度。IS型泵系根據國家標準IS02858所規定的性能和尺寸設計的，其優點是檢修方便，檢修時不動泵體。

分享到：

產品描述

臥式IS、IR型單級單吸離心泵產品說明：

臥式IS、IR型單級單吸離心泵適用于工礦、企業城市給水排水和農田排灌。供輸送防腐或物理及化學性質類似硝酸醋酸的其他液體之用，溫度不高于80度。IS型泵系根據國家標準IS02858所規定的性能和尺寸設計的，其優點是檢修方便，檢修時不動泵體。



臥式IS、IR型單級單吸離心泵產品特點：

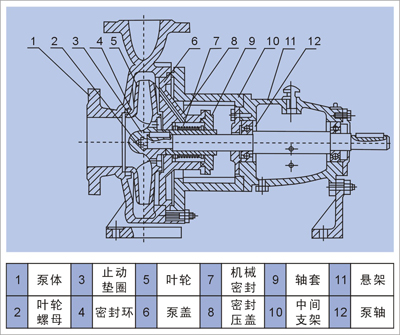

IS、IR單級單吸清水泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體（1）、泵蓋（2）、葉輪（3）、軸（4）、密封環（5）、軸套及懸架軸承部件（12）等所組成。
 IS、IR單級單級清水泵的泵體和錄蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
泵的殼體（即泵體和泵蓋）抅成泵的工作室、葉輪、軸和滾動軸承等為錄的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋（9），填料環（10），和填料（11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填科環進行密封。泵的葉輪如沒有平衡孔， 由于葉輪背面液體壓力大于大氣壓，因而不存在漏汽問題，故可不裝填料環。
為避免軸麿損，在軸通過填料腔的部位裝冇軸套保護，軸套與軸之間裝有0形密封困，以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。



臥式IS、IR型單級單吸離心泵產品適用場合：

1.高層建筑，樓宇供水。

2.企業用水，供水。

3.農業灌溉，排水。



臥式IS、IR型單級單吸離心泵型號意義：

IS (IR) 80 – 65 - 160 A
IS – 單級單吸清水離心泵
IR – 單級單吸熱水離心泵
80 – 泵進口直徑 (mm)
65 – 泵出口直徑 (mm)

160 – 葉輪名義直徑 (mm)
A – 葉輪切割標記

性能參數

心泵 型 號

離心泵 轉 速

流量(m3/h)

揚程

效率

功率 (kw)

(r/min)

m3/h

l/s

(m)

(%)

軸功率

電機功率

IS50-32-125

2900

12.5

3.47

20

60

0.13

2.2



1450

6.3

1.74

5

54

0.16

0.55

IS50-32-160

2900

12.5

3.47

32

54

2.02

3



1450

6.3

1.74

8

48

0.29

0.55

IS50-32-200

2900

12.5

3.47

50

48

3.54

5.5



1450

6.3

1.74

12.1

42

0.51

0.75

IS50-32-250

2900

12.5

3.47

80

38

7.16

11



1450

6.3

1.74

20

32

1.07

1.5

IS65-50-125

2900

25

6.94

20

69

1.97

3



1450

12.5

3.47

5

64

0.27

0.55

IS65-50-160

2900

25

6.94

32

65

3.35

5.5



1450

12.5

3.47

8

60

0.45

0.75

IS65-40-200

2900

25

6.94

50

60

5.67

7.5



1450

12.5

3.47

12.5

55

0.77

1.1

IS65-40-250

2900

25

6.94

80

50

10.89

15



1450

12.5

3.47

20

46

1.48

2.2

IS65-40-315

2900

25

6.94

125

50

21.3

30



1450

12.5

3.47

32

46

2.94

4

IS80-65-125

2900

50

13.9

20

40

3.63

5.5



1450

25

6.94

5

37

0.48

0.75

IS80-65-160

2900

50

13.9

32

75

5.97

7.5



1450

25

6.94

8

71

9.87

1.5

IS80-50-200

2900

50

13.9

50

69

9.87

15



1450

25

6.94

12.5

65

1.31

2.2

IS80-50-250

2900

50

13.9

80

63

17.3

22



1450

25

6.94

20

60

2.27

3

IS80-50-315

2900

50

13.9

125

54

31.5

37



1450

25

6.94

32

52

4.19

5.5

IS100-80-125

2900

100

27.8

20

78

7

11



1450

50

13.9

5

75

0.91

1.5

IS100-80-160

2900

100

27.8

32

78

11.25

15



1450

50

13.9

8

75

1.45

2.2

IS100-65-200

2900

100

27.8

50

76

17.9

22



1450

50

13.9

12.5

73

2.63

4

IS100-65-250

2900

100

27.8

80

72

30.3

37



1450

50

13.9

20

68

4

5.5

IS100-65-315

2900

100

27.8

125

66

51.6

75



1450

50

13.9

32

63

6.92

11

IS125-100-200

2900

200

55.6

50

81

33.6

45



1450

100

27.8

12.5

76

4.48

7.5

IS125-100-250

2900

200

55.6

80

78

55.9

75



1450

100

27.8

20

76

7.79

11

IS125-100-315

1450

100

27.8

32

73

11.9

15

IS125-100-400

1450

100

27.8

50

65

21

30

IS150-125-315

1450

200

55.6

32

79

22.08

30

IS150-125-400

1450

200

55.6

50

75

36.3

45

IS200-150-250

1450

400

111.1

20

82

26.6

37

IS200-150-315

1450

400

111.1

32

80

42.5

55

IS200-150-400

1450

400

111.1

50

81

67.2

90

產品結構
