產品展示/ Product Show
您當前的位置：首頁 > 產品展示 離心泵系列 > 中開泵雙吸泵> S型單級雙吸中開離心泵 > S型單級雙吸中開離心泵

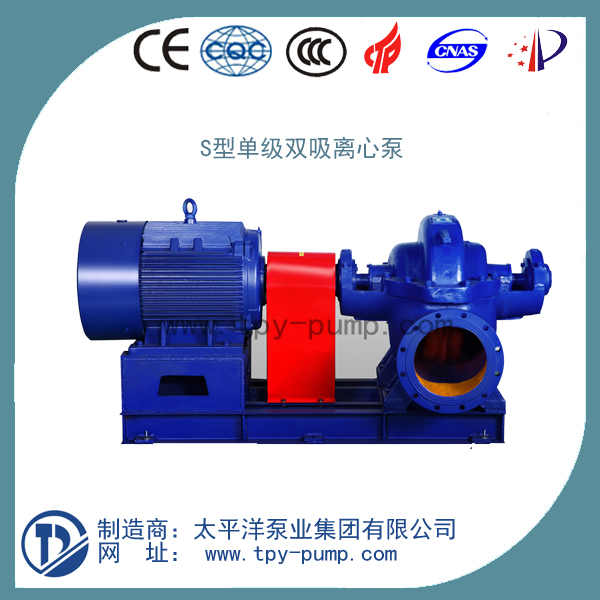

S型單級雙吸中開離心泵

  • 型   號：
  • 類   別：
    中開泵雙吸泵
  • 價   格：￥咨詢
  • 產   地：
S型單級雙吸中開離心泵 產品分類： 口徑：Φ100-Φ600（mm） 流量：80-3170（m3/h） 揚程：10-125（m） 適用介質：供輸送清水或物理化學性質類似水的其它液體

分享到：

產品描述

S型單級雙吸中開離心泵產品概述:

S型單級雙吸中開離心泵 是新型節能臥式中開泵，主要由泵體、泵蓋、軸、葉輪、密封環、軸套、軸承部件等組成，其吸入口和排出口均在水泵軸心線下方，檢修時，只要將泵蓋揭開，即可將全部零件拆下進行維修。供輸送清水或物理化學性質類似水的其它液體，根據用戶需求，通過改變泵結構及材質可用于輸送多泥沙水或各類腐蝕性液體。其性能符合JB/1050-93《單吸雙吸清水離心泵型式與基本參數》標準。具有性能穩定、高效節能、應用范圍廣、效率高適用于工廠、礦山、城市給排水、電站、農田灌溉和各種水利工程。



S型單級雙吸中開離心泵應用范圍:

適用于工廠、礦山、城市給水、電站、自來水、農田灌溉和各種水利工程。



S型單級雙吸中開離心泵 性能及優點:

泵的吸入口和吐出口均在水泵的軸心線下方，與軸線垂直成水平方向。維修方便，無須拆卸進、出水管路及電動機，高效節能、應用范圍廣。



S型單級雙吸中開離心泵技術參數:

流      量：80-3170（m3/h）

揚      程：19-130m

轉      速：1450-2900r/min

口      徑：Φ100-Φ600（mm）

溫度范圍：≤0~+80℃

工作壓力：≤1.6MPa



S型單級雙吸中開離心泵型號意義:

300 S 90 A

300 – 吸入口直徑

S – 單級雙吸離心泵

90 – 設計揚程

A – 葉輪經第一次切割

性能參數

型號

流量
(m3/h)

  揚程
(m)

 轉速
(r/min)

功率 (KW)

 效率
(%)

汽蝕余量

(m)

備注
（老型）

軸功率

電機功率

150S78

160

78

 2900

45

55

73.5

3.5

6sh-6

150S78A

144

62

33.8

45

72

3.5

6sh-6A

150S50

160

50

27.3

37

80

3.9

6sh-9

150S50A

144

40

20.9

30

75

3.9

6sh-9A

150S50B

133

36

18.6

22

70

3.9

6sh-9B

200S95A

280

95

91.7

110

79.2

5.3

8sh-6A

200S95B

270

75

73.5

90

75

5.3

8sh-6B

200S63

280

63

58.3

75

82.7

5.8

8sh-9

200S63A

270

46

45.1

55

75

5.8

8sh-9A

200S42

280

42

38.1

45

84.2

6

8sh-13

200S42A

270

36

33.1

37

80

6

8sh-13A

250S65

485

65

1450

109

132

78.6

3

10sh-6

250S65A

468

54

89.4

110

77

3

10sh-6A

250S39

485

39

61.5

75

83.6

3.2

10sh-9

250S39A

468

30.5

49.3

55

79

3.2

10sh-9A

250S24

485

24

36.9

45

85.8

3.5

10sh-13

250S24A

414

20.3

27.6

37

83

3.5

10sh-13A

250S14

485

14

21.5

30

85.8

3.8

10sh-19

250S14A

432

11

15.8

18.5

82

3.8

10sh-19A

300S110

790

110

295.7

440

80

4



300S90

790

90

242.8

315

79.6

4

12sh-6

300S90A

756

78

217

280

74

4

12sh-6A

300S90B

720

67

180

220

73

4

12-sh6B

300S58

790

58

149.9

180

84.2

4.4

12sh-9

300S58A

720

49

118.6

160

81

4.4

12sh-9A

300S58B

684

43

100

132

80

4.4

12sh-9B

300S32

790

32

79.2

110

86.8

4.6

12sh-13

300S32A

720

26

60.7

75

84

4.6

12sh-13A

300S19

790

19

47

55

86.8

5.2

12sh-19

300S19A

720

16

39.2

45

80

5.2

12sh-19A

300S12

790

12

30.4

37

84.8

5.5

12sh-28

300S12A

684

10

3.9

30

78

5.5

12sh-28A

350S125

1260

125

534

710

80.5

5.4

14sh-6

350S125A

1181

112

462

630

78

5.4

14sh-6A

350S125B

1098

96

373

500

77

5.4

14sh-6B

350S75

1260

75

303

355

85.2

5.8

14sh-9

350S75A

1170

65

247

280

84

5.8

14sh-9A

350S75B

1080

55

197

220

82

5.8

14sh-9B

350S44

1260

44

173

220

87.5

6.3

14sh-13

350S44A

1116

36

131

160

84

6.3

14sh-13A

350S26

1260

26

102

132

87.5

6.7

14sh-19

350S26A

1116

21.5

78.8

90

83

6.7

14sh-19A

350S16

1260

16

64.5

75

85.3

7.1

14sh-28

350S16A

1044

13.4

48.8

55

48

7.1

14sh-28A

500S98

2020

95

970

678

800

79.5

4

20sh-6

500S98A

1872

83

540

630

78.5

4

20sh-6A

500S98B

1746

74

452

560

78

4

20sh-6B

500S59

2020

59

391

450

83

4.5

20sh-9

500S59A

1872

49

333

400

75

4.5

20sh-9A

500S59B

1746

40

257

315

74

4.5

20sh-9B

500S35

2020

35

219

280

88

4.8

20sh-13

500S35A

1746

27

151

220

85

4.8

20sh-13A

500S22

2020

22

144.1

185

84

5.2

20sh-19

500S22A

1746

17

101

132

80

5.2

20sh-19A

500S13

2020

13

86.2

110

83

5.7

20sh-28

600S75

3170

75

727

800

89

7.5

24sh-9

600S75A

2880

65

580

630

88

7.5

24sh-9A

600S47

3170

47

465

560

88

7.5

24sh-13

600S32

3170

32

310

400

89

7.5

24sh-19

600S32A

2880

27

238

280

89

7.5

24sh-19A

600S22

3170

22

223

280

85

7.5

24sh-28

600S22A

2880

18.2

168.5

200

84.5

7.5

24sh-28A

800S32

5500

32

730

700



84



32sh-19

800S-32A

5310

29

570



84



32sh-19

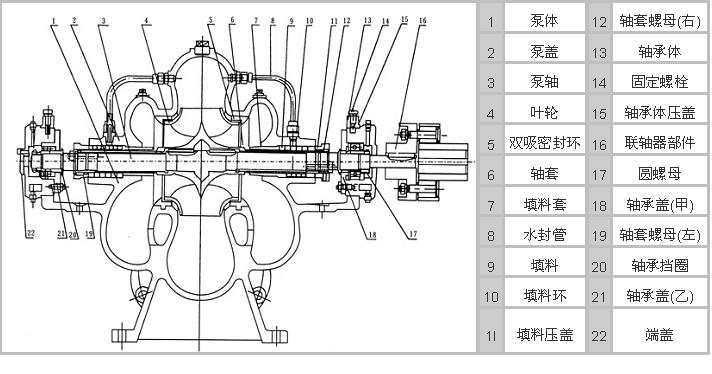

產品結構

S單級雙吸中開式離心泵故障分析與排除方法：

故障

原因

消除方法

泵不吸水，壓力表及真空表指針劇烈跳動

1、注水不夠多；
2、管路或儀表漏氣。

1、再往泵內注水；
2、擰緊堵塞漏氣處。

泵不吸水，真空表顯示高度真空。

1、底閥沒打開或已淤塞；
2、吸水管路阻力太大；
3、吸水高度太高。

1、校正或列換底閥；
2、清洗或更換吸水管路；
3、降低吸水高度。

泵不出水，壓力表顯示有壓力。

1、出水管路阻力太大；
2、旋轉方向不對；
3、葉輪堵塞；
4、轉速不夠。

1、檢查或縮短出水管路；
2、糾正電動機旋轉方向；
3、清洗葉輪；
4、提高轉速。

流量不足或揚程太低。

1、葉輪或進出水管路阻塞；
2、雙吸密封環磨損過多或葉輪損壞；
3、轉速低于規定值；

1、清洗葉輪或管路；
2、更換損壞的零件；
3、調正至額定轉速；

泵消耗的功率過大。

1、填料壓得太緊；
2、葉輪與雙吸密封環磨擦；
3、流量過大；

1、擰松填料壓蓋；
2、檢查原因，消除機械摩擦；
3、調節出水閘閥，使之在規定范圍內運轉；

泵內部聲音反常，泵不上水。

1、吸水管阻力太大；或吸水高度過高；
2、吸水處有空氣吸入；
3、所輸送液體溫度過高；
4、流量過大而發生汽蝕現象。

1、清理進水管及底閥；降低吸水高度；
2、檢查底閥；降低吸水高度，堵塞漏氣處；
3、調節液體溫度；
4、調節出水閘閥，使之在規定范轉內運轉。

泵不正常振動。

1、泵發生汽蝕；
2、葉輪不平衡；
3、泵軸與電機軸不同心；
4、地腳夫螺栓松動。

1、調節出水閘閥，使之在規定范圍內運轉；
2、葉輪校正靜平衡；
3、校正泵軸與電機軸的同軸度；
4、擰緊地腳螺栓。

軸承過熱

1、軸承內沒有油；
2、泵軸與電機軸不在同一中心線上；

1、檢查并清洗軸承體，加潤滑油；
2、校正兩軸的同軸度使在同一中心線上；
