產品展示/ Product Show
您當前的位置：首頁 > 產品展示 離心泵系列 > 中開泵雙吸泵> TPOW型中開蝸殼單級雙吸離心泵 > TPOW型中開蝸殼單級雙吸離心泵

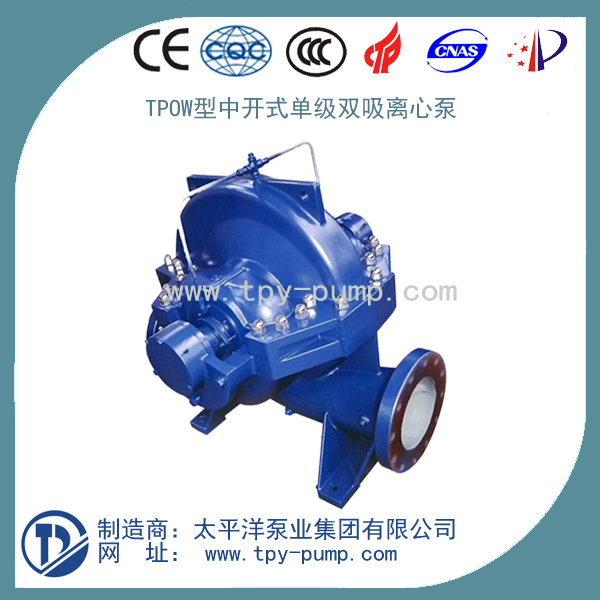

TPOW型中開蝸殼單級雙吸離心泵

  • 型   號：
  • 類   別：
    中開泵雙吸泵
  • 價   格：￥咨詢
  • 產   地：
適用于自來水廠、灌溉、排水泵站、電站、空調循環用水、工業供水系統、消防系統、船舶工業、煉油系統、采礦等輸送液體的場合。

分享到：

產品描述

TPOW型中開蝸殼單級雙吸離心泵|中開泵概述:

TPOW系列泵為中開蝸殼式單級雙吸離心泵。該系列是我公司根據市場需要，在引進國外先進技術基礎上生產的。泵通過使用原型葉輪和改型葉輪及其切割，使用效率高、在型譜性能范圍內，可提供恰當滿足用戶所需要的任意流量揚程工作點的水泵。產品執行GB/T5657-95《離心泵條件Ⅲ類》標準。主要適用于自來水廠、空調循環用水、建筑物供水、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶工業采礦等輸送液體的場合。



TPOW型中開蝸殼單級雙吸離心泵|中開泵特點:

1、內置式密封潤滑結構：TPOW系列泵內置式密封潤滑結構，密封循環水對泵密封系統的潤滑、沖洗更為直接、有效。

2、外行美觀：直線型的外觀并在泵蓋上附加強筋，內置式密封潤滑結構使泵整體結構渾然一體，靈活的結構設計使泵更加精美大方。

3、高效率：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。大部分泵體采用雙流道設計，以減小徑向力。泵體、泵蓋、葉輪等過流部采用樹脂砂板模造型，保證了外觀及流道尺寸以及泵的水力效率。TPOW系列泵效率比一般雙吸泵高3～5%。

4、平衡精度高：轉子部件動平衡精度為G1.0級。

5、軸：軸短且剛性好，增加軸徑，以延長軸承和機械密封的使用壽命。軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。

6、雙渦殼：高揚程泵采用雙渦殼結構，減輕了徑向力。



TPOW型中開蝸殼單級雙吸離心泵|中開泵適用范圍：

適用于自來水廠、灌溉、排水泵站、電站、空調循環用水、工業供水系統、消防系統、船舶工業、煉油系統、采礦等輸送液體的場合。

TPOW型中開蝸殼單級雙吸離心泵|中開泵技術參數

流量：60-11600（m3/h）

揚程：8-200（m）

轉速：730-2900r/min

口徑：Φ80-Φ800（mm）

電機功率：4-2500kW

電壓：380V、660V、6kV、10kV

溫度范圍：≤105℃

工作壓力：≤2.5MPa



TPOW型中開蝸殼單級雙吸離心泵|中開泵型號意義：

TPOW 300 - 450（I）A

TPOW – 蝸殼式雙吸離心泵 (太平洋泵業制造)

300 – 排出口直徑 (mm)

450 – 葉輪名義直徑　(mm)

I – 流量分類

A – 葉輪經第一次切割





性能參數

TPOW型中開蝸殼單級雙吸離心泵|中開泵型號及參數：

序
號

型號

流量
m3/h

揚程
m

功率
KW

轉速
r/min




1

TPOW80-220(I)



83

13.8

5.5

1450



2

A

76

11.8

4



3

B

72

9.8

3



4

C

65

8.2

3



5



164

55

37

2900



6

A

151

47.5

30



7

B

140

39

30



8

C

130

33.5

22



9

TPOW80-220



65

12.8

4

1450



10

A

64

10.8

3



11

B

61

9

3



12

C

58

7.6

2.2



13



134

51

30

2900



14

A

125

43.5

30



15

B

113

36

22



16

C

106

30

18.5



17

TPOW80-280(I)



104

22.5

11

1450



18

A

97

19

11



19

B

89

16

7.5



20

C

80

13

5.5



21



200

90

75

2900



22

A

194

77

75



23

B

175

63.5

55



24

C

156

50

37



25

TPOW80-280



84

20.7

7.5

1450



26

A

77

18.1

7.5



27

B

72

15

5.5



28

C

67

12.5

4



29



171

82.5

75

2900



30

A

157

71.5

55



31

B

144

60

45



32

C

133

49

30



33

TPOW80-350(I)



113

38.8

22

1450



34

A

103

33

15



35

B

91

27.5

15



36

C

81

22.5

11



37

TPOW80-350



99

35.5

15

1450



38

A

90

30.8

15



39

B

79

25.5

11



40

C

69

20

7.5



41

TPOW100-260(I)



144

18.8

11

1450



42

A

133

15.8

11



43

B

123

13.5

7.5



44

C

116

11

7.5



45



288

75

90

2900



46

A

268

63

75



47

TPOW100-260(I)

B

242

52

55

2900



48

C

224

44.8

45



49

TPOW100-260



122

17

11

1450



50

A

112

14.5

7.5



51

B

107

12.5

7.5



52

C

94

11

5.5



53



245

68

75

2900



54

A

223

58.5

55



55

B

205

51

45



56

C

189

43

37



57

TPOW100-300



160

44

90

2900



58

A

150

42

75



59

B

140

39

75



60

C

130

36

55



61

TPOW100-320(I)



185

31.2

22

1450



62

A

166

27

18.5



63

B

151

22.5

15



64

C

140

18.5

11



65



367

123

200

2900



66

A

335

106

132



67

B

310

90

110



68

C

240

74

90



69

TPOW100-320



140

29.5

18.5

1450



70

A

133

25.5

15



71

B

124

21.2

11



72

C

117

17

11



73



283

119

132

2900



74

A

259

103

110



75

B

240

84

90



76

C

220

69

75



77

TPOW100-400(I)



185

52

45

1450



78

A

167

44

30



79

B

155

38

30



80

C

135

30.3

18.5



81

TPOW100-400



162

52

37

1450



82

A

142

44

30



83

B

131

37.5

22



84

C

115

28.7

18.5



85

TPOW125-240(I)



274

14.8

15

1450



86

A

255

13.2

15



87

B

230

10.6

11



88

C

209

87

11



89



533

60

132

2900



90

A

490

52

110



91

B

454

43.5

75



92

C

415

34

75



93

TPOW125-240



250

15.1

15

1450



94

A

240

13.5

15



95

B

220

11.5

11



96

C

195

9.1

7.5



97



472

60.5

110

2900



98

A

440

53

90



99

B

395

42

75



100

C

370

37

75



備注：部分水泵型號，水泵出廠默認轉向為順時針（人站電機端看右進左出）

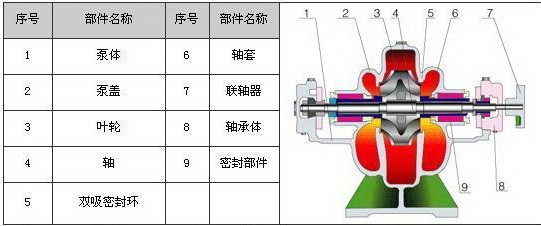

產品結構



TPOW型中開蝸殼單級雙吸離心泵使用說明：

   TPOW型中開蝸殼單級雙吸離心泵首次開機時，有聯軸器的泵可以拆下聯接部分，點動電動機試驗轉向�；蛘卟徊鹇�(lián)軸器，在泵內有水時試驗電動機轉向。電動機與泵直聯的，也必需保證泵內有水時才能試驗轉向。嚴禁在泵內無水時直接開機（泵）試驗電動機轉向。
      開機前必須保持泵內充滿引水。開機時完全打開進口閥，關閉出口閥，啟動電動機，待電動機以正常轉速運行后緩慢打開出門閥至所需的流量或壓力。注意：不能讓泵在出口閥未打開和泵所規定的小流量內長時間運行。泵運行時禁止用進口閥調節流量，必須保持進口閥最大的開度。
      關機時先關閉出口閥，然后關閉電動機，安裝了進口閥的在電動機停轉后關閉以保證泵內存有引水(有單向閥可不關閉)。在北方防凍期(或環境溫度低于液體的結冰溫度)必須放盡泵內存水以防凍裂水泵。長期停用，需放盡泵內的水，必要時拆解水泵，清洗零部件作防銹處理，妥善保管。



TPOW型中開蝸殼單級雙吸離心泵故障分析與排除方法：

故障

原因

消除方法

泵不吸水，真空表顯示高度真空。

1、底閥沒打開或已淤塞；
2、吸水管路阻力太大；
3、吸水高度太高。

1、校正或列換底閥；
2、清洗或更換吸水管路；
3、降低吸水高度。

泵不出水，壓力表顯示有壓力。

1、出水管路阻力太大；
2、旋轉方向不對；
3、葉輪堵塞；
4、轉速不夠。

1、檢查或縮短出水管路；
2、糾正電動機旋轉方向；
3、清洗葉輪；
4、提高轉速。

泵不吸水，壓力表及真空表指針劇烈跳動

1、注水不夠多；
2、管路或儀表漏氣。

1、再往泵內注水；
2、擰緊堵塞漏氣處。

流量不足或揚程太低。

1、葉輪或進出水管路阻塞；
2、雙吸密封環磨損過多或葉輪損壞；
3、轉速低于規定值；

1、清洗葉輪或管路；
2、更換損壞的零件；
3、調正至額定轉速；

泵內部聲音反常，泵不上水。

1、吸水管阻力太大；或吸水高度過高；
2、吸水處有空氣吸入；
3、所輸送液體溫度過高；
4、流量過大而發生汽蝕現象。

1、清理進水管及底閥；降低吸水高度；
2、檢查底閥；降低吸水高度，堵塞漏氣處；
3、調節液體溫度；
4、調節出水閘閥，使之在規定范轉內運轉。

泵消耗的功率過大。

1、填料壓得太緊；
2、葉輪與雙吸密封環磨擦；
3、流量過大；

1、擰松填料壓蓋；
2、檢查原因，消除機械摩擦；
3、調節出水閘閥，使之在規定范圍內運轉；

軸承過熱

1、軸承內沒有油；
2、泵軸與電機軸不在同一中心線上；

1、檢查并清洗軸承體，加潤滑油；
2、校正兩軸的同軸度使在同一中心線上；

泵不正常振動。

1、泵發生汽蝕；
2、葉輪不平衡；
3、泵軸與電機軸不同心；
4、地腳夫螺栓松動。

1、調節出水閘閥，使之在規定范圍內運轉；
2、葉輪校正靜平衡；
3、校正泵軸與電機軸的同軸度；
4、擰緊地腳螺栓。
